未知異物分析
未知異物分析：主要針對(duì)較難辨別異物類(lèi)型的情況下進(jìn)行的綜合分析，主要是結(jié)合了有機(jī)異物分析及無(wú)機(jī)異物分析的方法。其分析手段主要有以下幾種：
| 分析手段 | 典型應(yīng)用 | 分析特點(diǎn) | 參考標(biāo)準(zhǔn) |
| 紅外光譜FTIR | 有機(jī)物定性；有機(jī)污染物分析 | 能進(jìn)行微區(qū)分析，其顯微鏡測(cè)量孔徑可到8nm或更小，可方便地根據(jù)需要選擇樣品不同部分進(jìn)行分析 | GB/T 6040-2002 |
| 掃描電子顯微鏡&X射線能譜SEM/EDS | 表面微觀形貌觀察；微米級(jí)尺寸量測(cè)；微區(qū)成分分析；污染物分析 | 能快速的對(duì)各種試樣的微區(qū)內(nèi)Be~U的大部分元素進(jìn)行定性、定量分析，分析時(shí)間短 | JY/T 010-1996 GB/T 17359-2012 |
| 飛行時(shí)間二次離子質(zhì)譜儀TOF-SIMS | 有機(jī)材料和無(wú)機(jī)材料的表面微量分析；表面離子成像；深度剖面分析 | 優(yōu)異的摻雜劑和雜質(zhì)檢測(cè)靈敏度可以檢測(cè)到ppm或更低的濃度；深度剖析具有良好的檢測(cè)限制和深度辨析率；小面積分析 | ASTM E1078-2009 ASTM E1504-2011 ASTM E1829-2009 |
| 動(dòng)態(tài)二次離子質(zhì)譜D-SIMS | 有機(jī)材料和無(wú)機(jī)材料的表面微量分析；表面離子成像；深度剖面分析 | 分析區(qū)域小，能分析10nm直徑的異物成分；分析深度淺，可測(cè)量1nm樣品；檢出限高，一般是ppm-ppb級(jí)別 | ASTM E1078-2009 ASTM E1504-2011 ASTM E1829-2009 |
| 俄歇電子能譜AES | 缺陷分析；顆粒分析；深度剖面分析；薄膜成分分析 | 可以作表面微區(qū)分析，并且可以從熒光屏上直接獲得俄歇元素像 | GB/T 26533-2011 |
| X射線光電子能譜XPS | 有機(jī)材料、無(wú)機(jī)材料、污點(diǎn)、殘留物的表面分析；表面成分及化學(xué)狀態(tài)信息；深度剖面分析 | 分析層薄，分析元素廣，可以分析樣品表面1-12nm的元素和元素含量 | GB/T 30704-2014 |
案例分析
案件背景：
某客戶(hù)產(chǎn)品表面發(fā)現(xiàn)黑色異物，嚴(yán)重影響產(chǎn)品的使用性能及外觀，無(wú)法判斷其來(lái)源。
檢測(cè)手段：
FTIR分析、SEM/EDS分析
檢測(cè)標(biāo)準(zhǔn)：
GB/T 6040-2002 紅外光譜分析方法通則
JY/T 010-1996 分析型掃描電子顯微鏡方法通則
GB/T 17359-2012 微束分析 能譜法定量分析
分析方法簡(jiǎn)介：

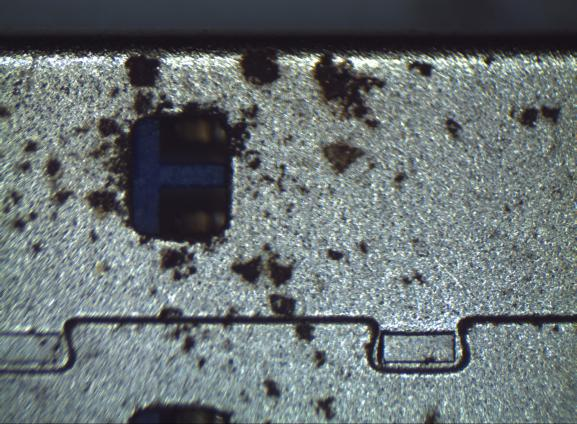

1、通過(guò)顯微鏡放大觀察發(fā)現(xiàn)產(chǎn)品表面有大量黑色物質(zhì)，見(jiàn)下圖：
2、在顯微鏡通過(guò)特殊取樣工具取出產(chǎn)品表面異物，使用FTIR對(duì)其成分進(jìn)行分析，判定其有機(jī)主成分：

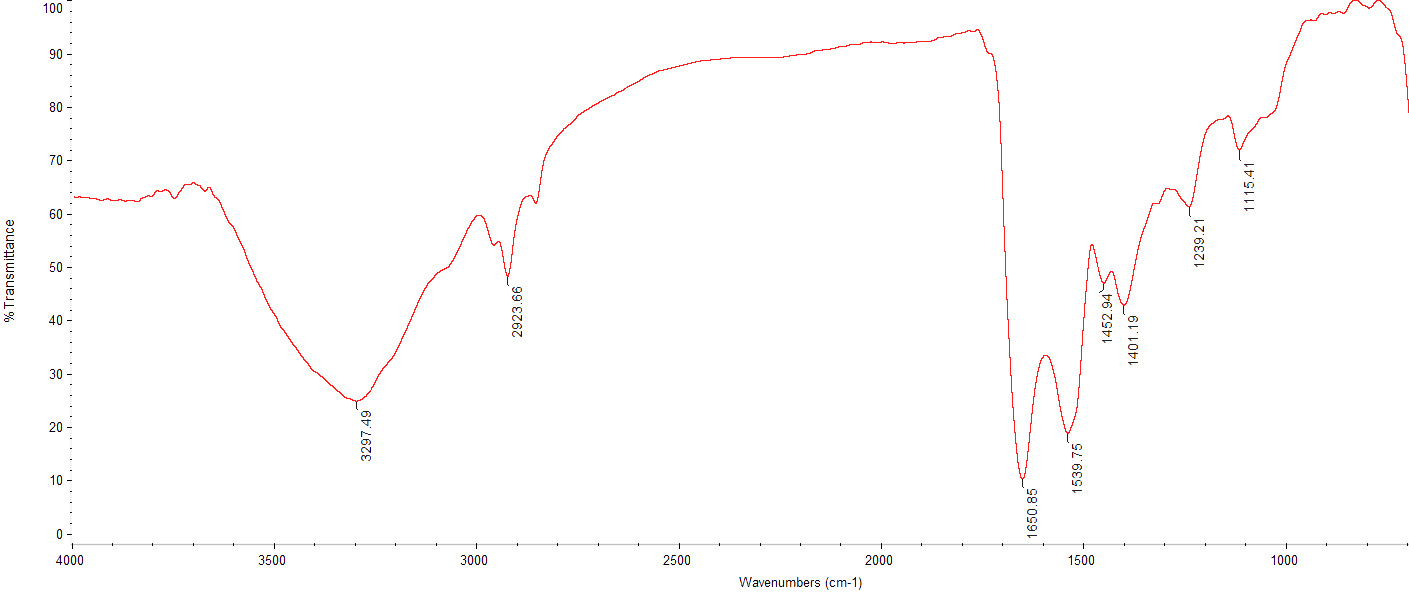

3、然后對(duì)其紅外光譜進(jìn)行解析，根據(jù)其分子結(jié)構(gòu)特征，結(jié)合標(biāo)準(zhǔn)紅外圖譜可知，該物質(zhì)有機(jī)主成分為酰胺類(lèi)物質(zhì)：

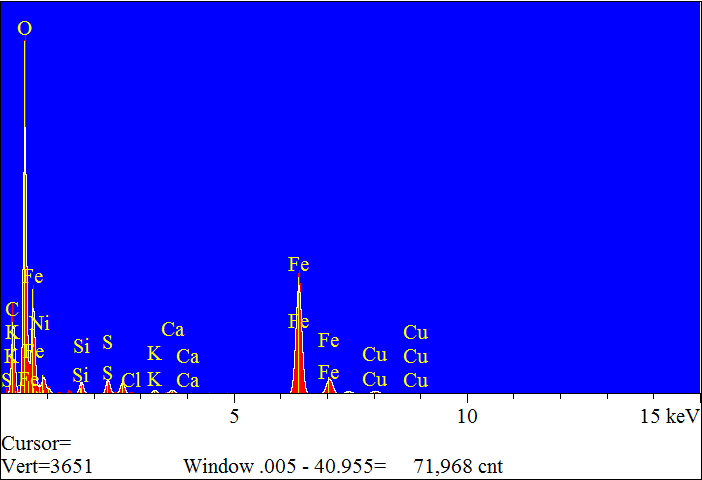

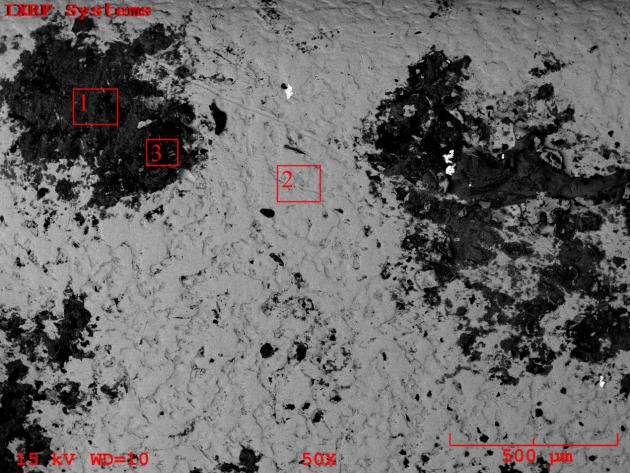

4、對(duì)該異物樣品進(jìn)行SEM/EDS分析，判定其它無(wú)機(jī)成分。對(duì)樣品進(jìn)行剝金處理后，對(duì)樣品表面鍍Pt30s，放入SEM樣品室中，對(duì)測(cè)試位置進(jìn)行放大觀察，并用EDS進(jìn)行成分分析：
未知異物分析
| Spectnm | C | 0 | Na | Si | S | Cl | K | Ca | Fe | Ni | Cu | Total |
| 1 | 13.98 | 30.75 | 0.62 | 0.90 | 1.09 | 0.99 | 0.38 | 0.45 | 45.93 | 1.88 | 3.04 | 100.00 |
| 2 | 2.52 | 1.91 | / | / | 0.52 | / | / | / | 2.20 | 92.86 | / | 100.00 |
5、綜合以上FTIR及SEM/EDS測(cè)試結(jié)果可知，異物有機(jī)成分為酰胺類(lèi)物質(zhì)，無(wú)機(jī)主成分為Fe的氧化物。
.jpg)
